[태국 발전설비 콘덴서 세관] 문제가 있는 튜브만 골라서 세관하는 공법

작업내용 : 태국 발전설비 콘덴서 (센앤튜브형 열교환기) 에서 녹문제가 발생한 튜브만 골라서 세관작업

시공대상 : 태국의 발전설비  내 콘덴서

본 공사는 일본 도시바에서 건설한 태국 내의 발전설비 내 셀앤튜브형 열교환기(콘덴서) 에서 녹이 발생한 튜브를 클리닝하는 작업입니다.

모든 튜브가 녹이 발생한 것이 아니며 일부 튜브만 녹이 발생하는 문제가 있었습니다.

튜브 내의 녹은 고압세척으로 제거가 어려우며 화학세정으로 제거할 수 있습니다. 그러나 발전설비의 콘덴서는 내부용적이수톤에이를만큼 규모가 크고, 튜브의 개수도 몇천개에 달해 화학세정은 생각할 수도 없습니다.

왜냐하면 엄청난 양의 화학약품이 필요한고, 화학세정 후 발생하는 화학폐수도 엄청나기 때문에 이때까지 시행된 사례도 찾기 어렵습니다.

그러나 태강테크는 문제가 발생한 튜브만 골라서 이 튜브들만 호스로 연결하여 클리닝하는 TCC(Tube Connect Cleaning) 공법을 개발하였기 때문에 이 설비클리닝을 수주할 수 있었습니다.

대형 콘덴서, 복수기, 튜브형열교환기의 튜브를 부분적으로 화학세정하는데 있어서 획기적인 공법입니다.

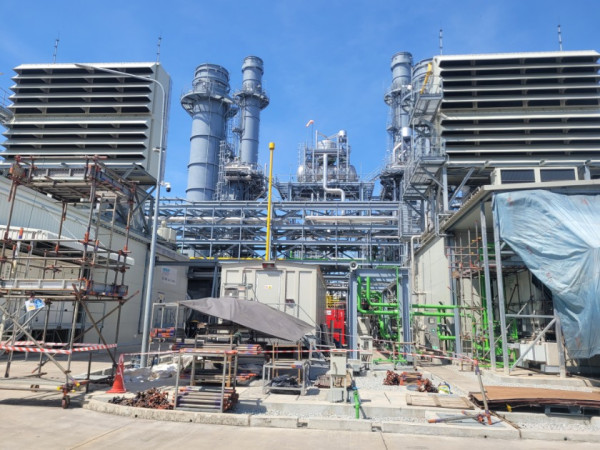

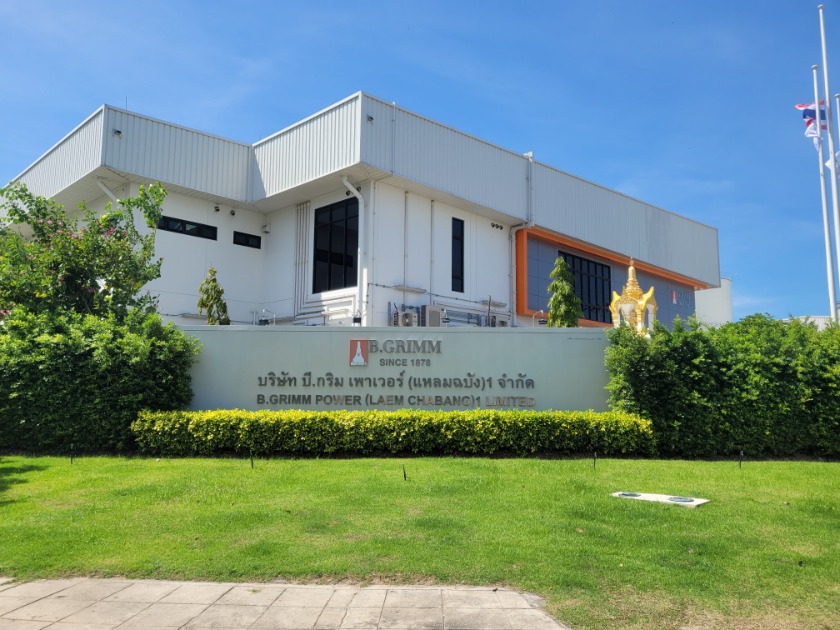

일본 도시바에서 건설한 태국 내 발전설비

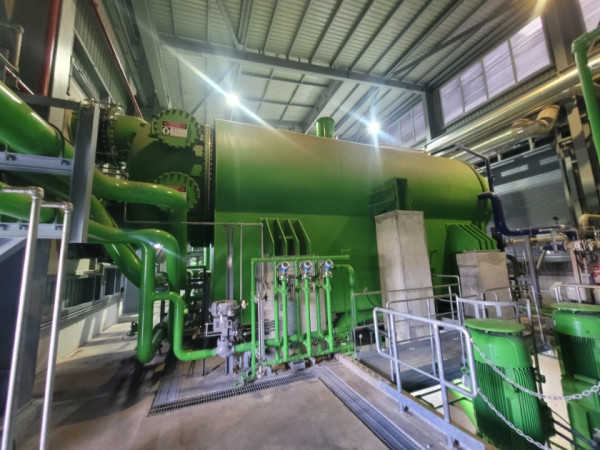

시공대상 콘덴서 (셀앤튜브형 열교환기)

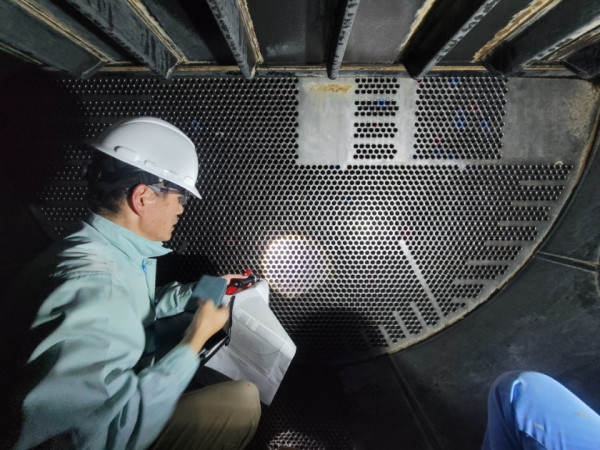

시공 전 녹이 발생한 튜브 선별작업

문제가 발생한 튜브만 골라서 튜브끼리 연결작업 (Supply/Return 이 왕복이 되도록 연결함)

앞쪽에서 튜브로 약품이 들어가면 뒷쪽에서 나와서 다시 문제가 있는 튜브의 뒷쪽으로 약품이 들어와서 앞으로 나오게 되고 다시 이 약품은 다른 튜브로 연결이 되어 약품이 튜브를 지그재그로 통과하는 원리임.

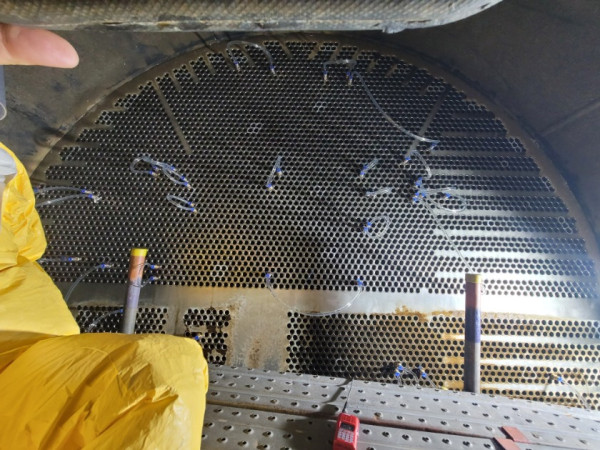

녹이 발생한 튜브끼리 연결된 모슴

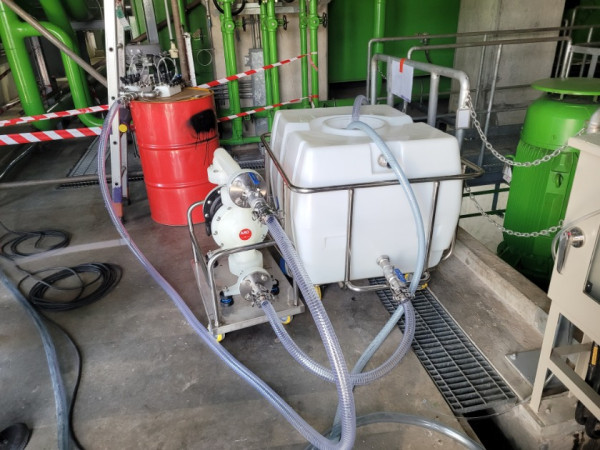

화학세정 전용장비인 써큘러. 약품탱크에 세정약품을 희석하고.

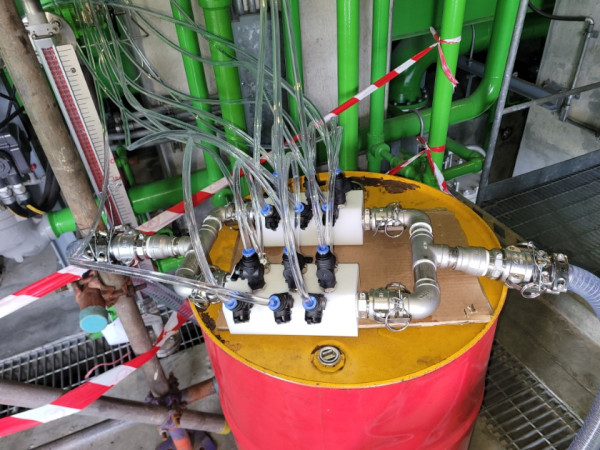

이것이 분배기를 통해 튜브들어 흘러들어갔다가 다시 Return 되어 분배기로 돌아오게됨.

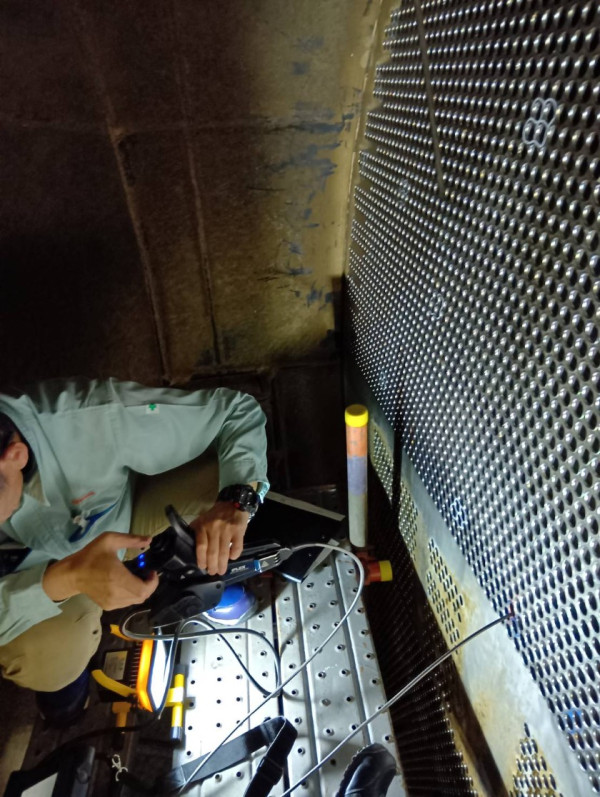

시공 후 튜브 내부를 내시경으로 점검
